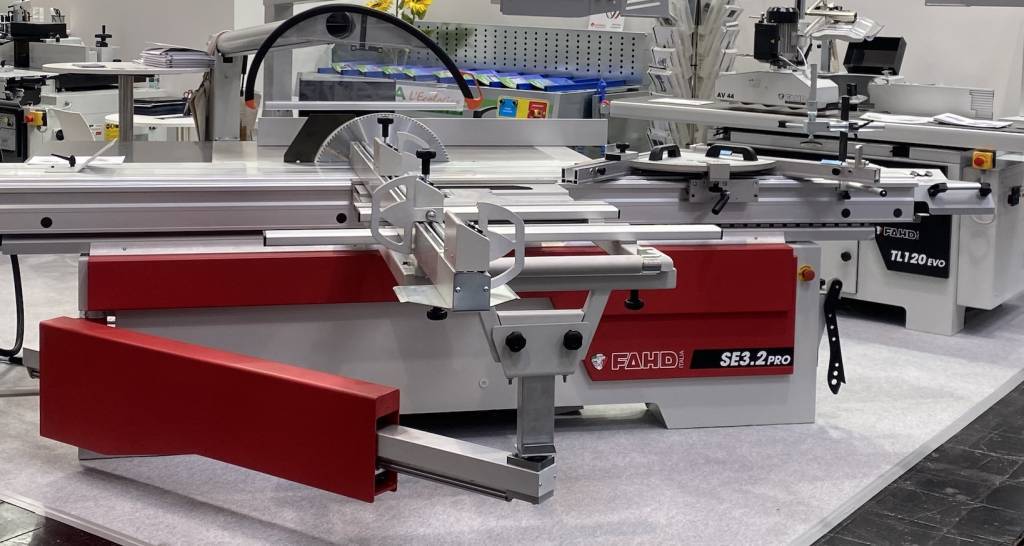

Squadratrice FAHD SE3.2 PRO

Dimensioni carro mm 3200×400

Dimensioni piano mm 670×1250

Dimensioni telaio di squadro mm 640×1400

Diametro lama sega/foro senza incisore mm 550/30

Diametro lama sega/foro mm 500/30

Altezza di taglio con lama Ø 500/550 mm a 90° (con lama Ø 550 mm in posizione minima fuoriesce dal piano di 25 mm) mm 175/200

Altezza di taglio con lama Ø 500/550 mm a 45° mm 120/140

Diametro lama incisore/foro mm 125/20

Velocità lama incisore rpm 7500

Potenza motore incisore HP 1

Larghezza di taglio mm 1250

Velocità lama sega variabili gestite da pannello di controllo da rpm 2500 a 5000

Potenza motore HP 7,5

Peso macchina kg 1190

DOTAZIONE MACCHINA CE

• Gruppo inclinazione e sollevamento lama motorizzato gestiti da pannello di controllo VK3:
  • Posizionamento manuale o automatico del sollevamento e inclinazione lama
  • Selezione velocità lama sega (funzione legata al ø lama montato)
  • Sistema di lettura su encoder
  • Calibratura assi automatica
• Gruppo incisore con motore indipendente. Scorrimento, altezza e traslazione su guide lineari. Inserimento pneumatico. La lama incisore si solleva solo con motore incisore acceso.
• Lama tipo Widia
• Protezione lama sospesa CX 550
• Prolunghe piani
• Dispositivo per tagli angolari
• Pressore eccentrico a leva
• Avviamento e arresto motore gestito da inverter
• Telaio di squadro con richiami di quota per inclinazione asta squadratrice
• Bandiera telaio di squadro di grandi dimensioni con scorrimento su manicotti a ricircolo di sfere
• Nr.2 bocche di aspirazione (nr.1 Ø 120 mm, nr.1 Ø 100 mm)

ACCESSORI SU RICHIESTA

Guida parallela motorizzata con movimenti gestiti da pannello di controllo con funzione manuale ed automatica e possibilità di spostamenti incrementali: sistema di lettura su encoder; cambio automatico della quota rispetto alla posizione della guida, profilo posizionato alto o basso; calibratura asse automatica; recupero automatico della quota tra taglio parallelo ed inclinazione lama (obbligatorio pannello di controllo V8 o V10)

Pannello di controllo touch screen 8” mod. V8: funzioni automatiche e semi automatiche; recupero automatico della quota di altezza lama quando inclinata (obbligatorio quadro pensile)

Pannello di controllo touch screen 10” mod. V10 : funzioni automatiche e semi automatiche; recupero automatico della quota di altezza lama quando inclinata (obbligatorio quadro pensile)

Regolazione a 2 assi automatica gruppo incisore (obbligatorio pannello di controllo V8 o V10)

Quadro comandi pensile fisso con snodo

Telaio di squadro tipo EASY con compensazione automatica della posizione battute

Goniometro doppio lato per tagli inclinati

Goniometro doppio lato per tagli inclinati con visore dig.elettronico lett.angolo

Motore HP 10

Motore HP 12

Motore HP 15

Asta squadratrice con 3 visori digitali elettronici

Visore digitale elettronico su guida taglio parallelo

Larghezza di taglio 1500 mm

Comandi sul carrello

Pressore pneumatico a barra su tutta la lunghezza del carro

2° telaio di appoggio sul carrello con scorrimento sul binario posizionato a terra

Pianetto con battuta per taglio parallelo

Goniometro con recupero misura

Laser (senza opzione quadro pensile)

Laser (obbligatorio opzione quadro pensile con snodo)

Software per connessione con gestionale in conformità a quanto richiesto dalla normativa Industria 4.0 (obbligatorio pannello di controllo V4C o V10)
