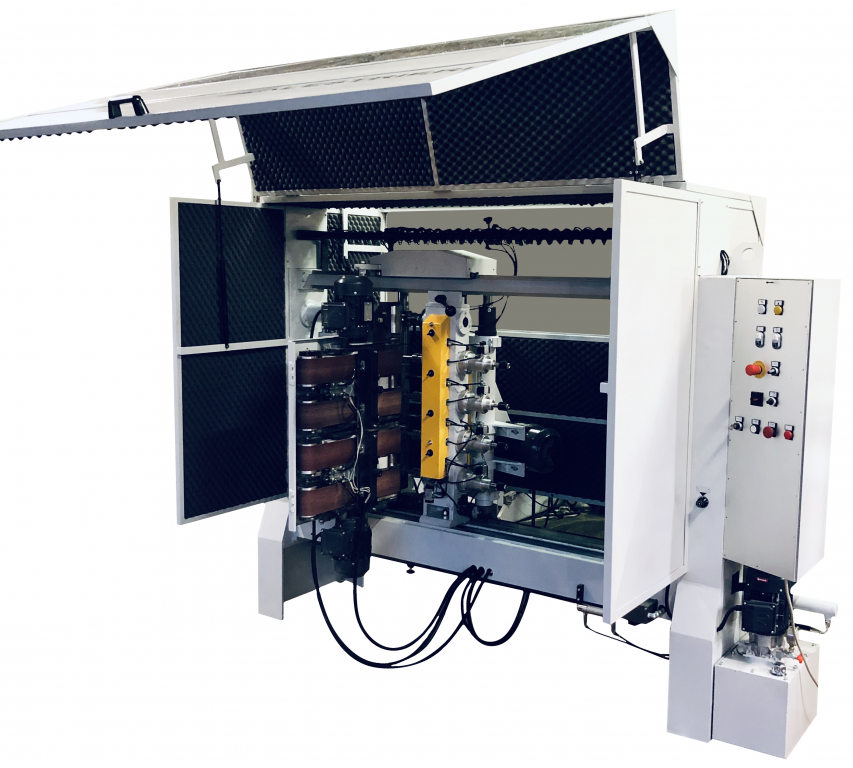

TOUR A COPIER VERTICAL AUOTOMATIQUE A COMMANDE OLEO-PNEUMATIQUE
EQUIPMENT STANDARD
NR.4 mandrins pour copiage simultané de n. 4 pièces.
Rotation variable par inverter.
Mouvement mandrins par engrenages en bronze et vis sans fin.
Centreurs pour positionnement automatique des pièces.
Presses pneumatiques.
Approche et éloignement du groupe à fraiser par système pneumatique.
Avancement du chariot porte-fraises oleodynamique.
Réglage indépendant de l’avance chariot fraises et rotation bois.
Machine et installation électrique conformes aux normes CE.
DONNEES TECHNIQUES
Max. longueur à tourner mm 1200.
Max. diamètre à tourner mm 150.
Puissance moteur fraise V 380 / 50 - Kw 5,5.
Puissance moteur rotation mandrins V 380 / 50 - Kw 0,75.
Puissance moteur installation oléodynamique V 380 / 50 - Kw 0,75.
Diamètre porte-outils mm 145.
Diamètre outil mm 35.
Vitesse variable avancement chariot liée à la rotation mandrins mm/min 0÷ 600.
Vitesse variable rotation mandrins tours/min 20÷ 50.
Vitesse outils tours/min 4500.
Dimensions mm 2600 x 1000 x 1960.
SUR DEMANDE
Longueur max. à tourner mm 1.500.
Ponceuse mod. NV à une bande verticale, moteur V 380 / 50 - Kw 0,75.
4 ponceuses horizontales à courroie mod. 4N.
Tensions autres que la norme.
