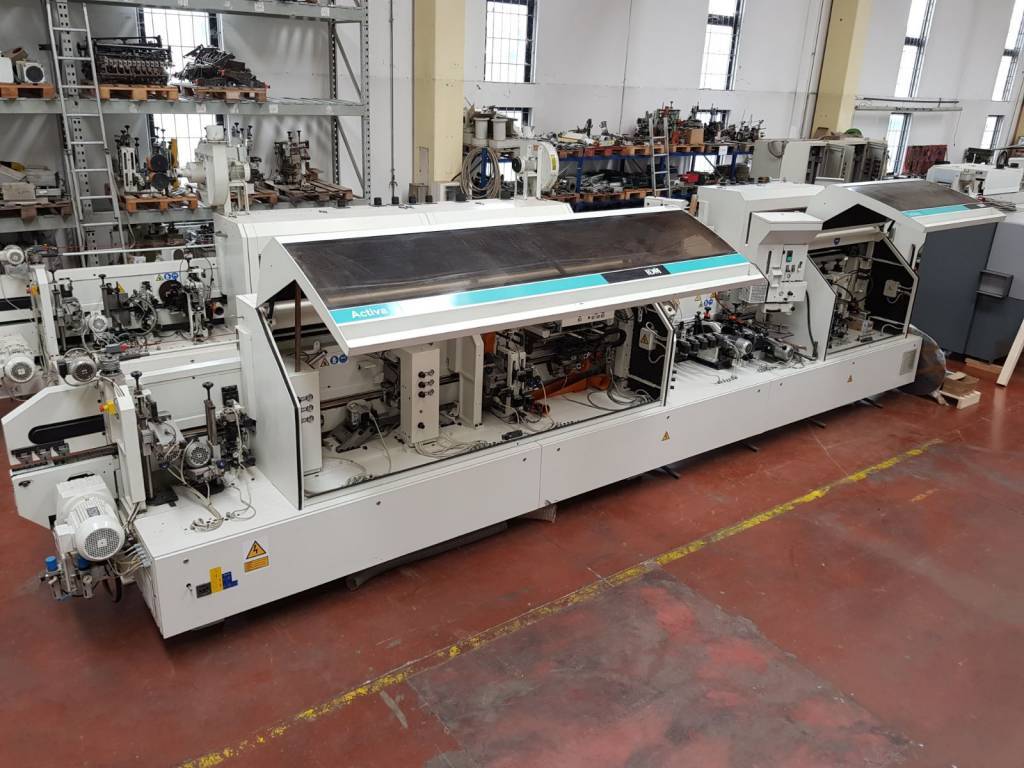

ROLLMATERIAL FÜR GERADE KANTEN MM 0.4-3
EDGEMATERIALS DICKE MM 0.4-0.5 FÜR SOFT
EDGEMATERAILEN DICK MM 0.6-10 FÜR GERADE
PANEL DICKE MM 10-60
K87 SPANNUNG: 400V / 50Hz mit neutraler EU
Beschreibung:
- Die Maschine ruht auf dicken Stahlbasen welche
auf dem Boden liegen.
- Die großzügig dimensionierten modularen Stahlträger
Garantieren die geradlinige Beschickung des Paneels.
- Die untere Schiene ist 70 mm breit und selbstschmierend
Pads auf runden / flachen Stahlführungen.
- Die Standardvorschubgeschwindigkeit beträgt 10 bis 26 M / 1 '.
- Übertragung mittels großzügig dimensionierter
ned Welle.
- Oberer Druckbalken mit einzelnem Antriebsriemen und Kupplung
geführt durch gefederte Stangen, um perfekt zu garantieren
Zuführung der Platte durch die Arbeitseinheiten
- Elektrisches (automatisches) Anheben der Oberbalken.
- Liniensteuerung für pneumatisches EIN / AUS (keine Begrenzung
Schalter)
- Die Arbeitseinheiten sind mit dem oberen verbunden
Druckbalken für gleichzeitige Höhenverstellung.
- Getriebe für die Übertragung der verschiedenen
Bewegungen.
- Die Position des Elektroschranks bei der Einspeisung der Maschine
und in verschiedenen Winkeln schwenken
- Plattendicke: von 10 bis 50 mm
- Arbeitshöhe: von 965 bis 970 mm
- Stromversorgung 400 V 50 Hz (+ N)
- Standardlackierung: Gray RAL 9002
AUSFÜHRUNG GEMÄSS DEN CE-REGELN
In Übereinstimmung mit den CE-Regeln, 89/392 Maschinenrichtlinie.
Geschwindigkeitssteuerung
Zur Geschwindigkeitseinstellung des Track-Feeds über die numerische Steuerung.
ELEKTRONISCHE POSITIONIERUNG DES OBEREN DRUCKSTRAHLES
Zur Einstellung der Oberdruckstrahlen über die numerische Steuerung (bestehend aus Encoder und Sicherheitseinrichtung).
DOPPELFRÄSMASCHINE RT-E KW 4
Zur Profilierung wird die Platte vor dem Verleimen gekantet
und stellen eine ausgezeichnete Oberfläche für das Kleben sicher:
- 2 Hochfrequenzmotoren mit automatischem Zeiteingriff an
vermeiden Sie das Absplittern auf dem Panel;
- Motoren kippbar 0-90 Grad;
- seitliche Gleitfühler mit digitalen numerischen Anzeigen für das Schalten;
- Absaughaube mit optimiertem Spänesaugfluss;
- Wandler.
Technische Daten:
Drehzahl rpm 9000
Motorleistung kW 4 + 4
Max. Abschnittsentnahme gemäß
zur Gleisgeschwindigkeit mm² 90
Plattendicke mm 10-45
Werkzeuge installiert 2 TCT-Fräser
D = 100 H = 49 Z = 3 + 3
KLEMMEINHEIT FÜR SOFTFORMING VC34-34 FÜR GERADE ODER WEICH
Zum Verkleben gerader oder geformter Kanten in Coils und in Streifen
mit heißem geschmolzenem Kleber:
- Doppelte Leimwalze für Kleberauftrag Topan oder Kantenmaterial
- schnelles Schmelzsystem
- Trace-Gerät des Leimtopfes auf Linearkugellagerführungen
- Schnell austauschbarer Leimtopf
- Kontrolle der Leimtemperatur am Leimtopf und am Vorschmelzsystem
- Kantenpräsenzkontrolle
- Guillotineschere für den Bandschnitt (max. 3 mm dick X 45)
- Automatische Edgestrips und Spulenmagazin (Durchmesser 800mm)
- Druckzone mit pneumatischer unabhängiger Einstellung der
Druck mit Siko mechanischer Anzeige.
Teflon beschichtete Druckrollen
- automatische ON / OFFf des Leimtopfes
Technische Daten:
Randstärke mm 0,4-10
Kantenhöhe mm 12-63
Mindest. Spulenlänge mm 280
Mindest. Streifenlänge mm 260
Mindest. Länge des Massivholzes mm 360
Bandspeicherkapazität mm 220
Leimkanne Kapazität 1,6 kg
Schmelzkapazität des Klebstoffs kg / h 8
REVOLVERDRUCKZONE FÜR GERADE ODER SOFTFORMED EDGES
- 1 POSITION FÜR GERADE KANTEN
- 2 POSITIONEN FÜR PROFILIERT (SOFT)
COIL MAGAZIN (MAX. H = 65)
Technische Daten:
Maximaler Rollen-Ø mm 800
Max. Randstärke mm 3
Max. Kantenhöhe:
Für dünne Kanten bis 1 mm mm 65
Für Kanten bis 3 mm mm 45
ENDSCHNEIDEINHEIT KW 0,35
Zum Entfernen der überstehenden Kante von oben und unten
das Panel:
- zwei Motoren mit pneumatischem Hub
- Vorderer, hinterer Fühler mit automatischem Eingriff
- seitliche Fühler an linearen Kugelumlaufführungen mit pneumatischer
Intervention
- Motoren mit manueller Neigung bis 15 °
- automatische Abschaltung.
Technische Daten:
Drehzahl rpm 12000
Max. Spurgeschwindigkeit (abhängig von
Kantenstärke) m / min 20
Motorleistung kW 0,35 + 0,35
Kantenstärke mm 0,4-25
Max. Randabschnitt mm² 1100
Mindest. Plattenlänge mm 145
Abstand zwischen den Paneelen mm 600
Klingenhub mm 40
Werkzeuge Nr.2 Klingen Ø 150 mm installiert
FEINSCHNEIDER RSU KW 0,5
Für die Bearbeitung von dünnen Kanten oder Holz oder für das grobe Besäumen
des Radius auf PVC / ABS Kanten:
- Zwei bis zu 30 ° neigbare Motoren mit Schnellspannsystem
- Oberer Motor ist mit dem Druckbalken für die Automatik verbunden
Anpassung an die Kantenstärke
- scheibenförmige vertikale Fühler mit großem Durchmesser
- seitliche Diskettenfühler mit unabhängiger horizontaler Justage
- numerische Dezimalanzeigen für die horizontale Verschiebung von Motoren
und Fühler
- horizontal und vertikal
- Italy
- Gebrauchte
