LIGNE AUTOMATIQUE DE FAÇONNAGE-PLAQUAGE BARGSTEDT + HOMAG
Photos
 |
     |
Caractéristiques techniques
| Type: | Machines à bois d'occasion |
| Catégorie: | PLAQUEUSE DE CHANT |
| Emplacement: | Italie |
| Marque: | BARGSTEDT + HOMAG |
| Modèle: | TBH + KFL |
| Année: | |
| Prix €: | |
LIGNE AUTOMATIQUE DE FAÇONNAGE-PLAQUAGE AVEC SYSTEME AUTOMATIQUE DE CHARGEMENT ET DECHARGEMENT DE PANNEAUX

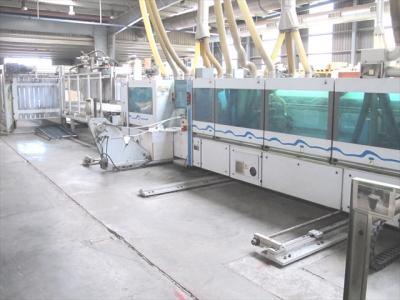

LIGNE AUTOMATIQUE COMPOSEE DE

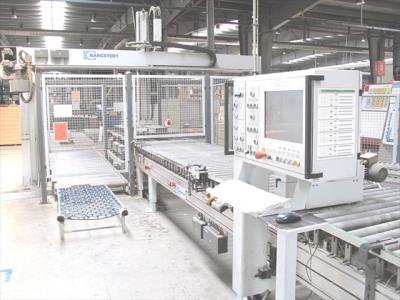

► POSITION 1 - NOTRE CODE: HME016 - TYPE: DEPILEUR - MARQUE: BARGSTEDT - MODELE: R TBH/22/D/30/14/S
SYSTEME AUTOMATIQUE DE CHARGEMENT DE PANNEAUX dans une ligne de façonnage-placage
CARACTERISTIQUES GENERALES
► Système industriel et rapide
► Etat de la machine: excellent
► Double poste de chargement des panneaux dans la ligne de production, afin d'éviter toute interruption
► Panneaux usinables aussi en double file
► Longueur utile du panneau 3000 mm
► Pompe à vide
SYSTEME ET OPTIONS DE TRANSPORT DU PANNEAU
► Introduction de la pile de panneaux dans le système de chargement par convoyeur à rouleaux motorisé au sol
► Expulsion du panneau de support du système de chargement par convoyeur à rouleaux libres au sol
► Transfert motorisé pour l'introduction des panneaux dans la ligne de production - système à peigne pour l'usinage des panneaux en double file - largeur approx. 1500 mm - longueur approx. 3000 mm
► Table élévatrice motorisée interne
► Châssis à ventouses pour le convoyage des panneaux qui sont levés et déposés par un système à depression, pour la tenue des pièces en usinage
► Ventouses pour chaque barre de support
► Dispositif automatique permettant le décollement des panneaux des ventouses
CONTROLE DE LA MACHINE ET ACCESSOIRES
► Système de programmation et de contrôle PC POWER CONTROL - pc - écran couleur - lecteur de CD-ROM - clavier alphanumérique
► Tableau de commande séparé pour le contrôle de la machine
► Armoire électrique séparée
REGLEMENTATIONS ET OPTIONS DE SECURITE
► Réglementations de sécurité CE
► Grilles de protection fixées à la machine
► Puissance totale installée 21 KW

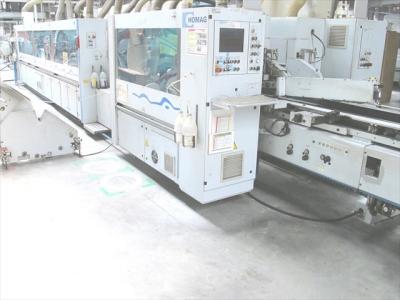

► POSITION 2 - NOTRE CODE: HME017 - TYPE: FAÇONNEUSE-PLAQUEUSE DE CHANTS BILATERALE - MARQUE: HOMAG - MODELE: KFL 525/7/A3/15
► FAÇONNEUSE-PLAQUEUSE DE CHANTS BILATERALE. Machine automatique pour le placage de chants droits
CARACTERISTIQUES GENERALES
► Machine industrielle à structure lourde
► Etat de la machine: excellent
► Utilisable comme première machine de la ligne
► Chants applicables en bobines: mince et PVC jusqu'à 3 mm
► Largeur de travail max. 1.500 mm
► Groupes opérateurs montés sur des supports porte-groupes pour le positionnement simultané
SYSTEME ET OPTIONS DE TRANSPORT DU PANNEAU
► Chaîne d'entraînement coulissant sur roulements
► Longueur d'extension de la chaîne en entrée 1000 mm (distance entre le début de la chaîne et la cabine de la machine)
► Presseur supérieur avec coulisse motorisée vulcanisé
► Presseur supérieur réglable en hauteur en automatique par commande numérique
► Vitesse d'avancement variable en continu avec réglage automatique par commande numérique 15 / 40 tr/min
► Guide d'appui du panneau
GROUPES OPERATEURS DANS LA ZONE DE CALIBRAGE POUR CHAQUE COTE
► Groupe anti-adhésif équipé de 2 buses pour l'application du liquide sur la partie supérieure et inférieure du panneau
► Groupe double déchiqueteur supérieur et inférieur - puissance moteurs 4.4 KW / 6.6 KW ( 3480 / 7080 tr/min)
► Groupe toupie - intervention temporisée - inclinable de 0 à 90 degrés - puissance moteur 4.4 KW / 6.6 KW ( 3480 / 7080 tr/min)
GROUPE ENCOLLEUR, CHARGEUR ET PRESSEUR DU CHANT POUR CHAQUE COTE
► Zone lampes pour le pré-chauffage du chant du panneau
► Groupe multi-bobines à nb. 2 positions, pour le changement automatique du chant
► Bac à colle pour colle thermofusible et préfuseur
► Rouleau diffuseur pour le réglage de la quantité de colle appliquée
► Guillotine pour la coupe des chants en rouleaux
► Groupe rouleaux de pression du chant sur chants droits - nb. 1 + 4 rouleaux de pression - réglage motorisé automatique de la position de profondeur par commande numérique
GROUPES OPERATEURS SUR LA PARTIE A PLAQUER
► Groupe toupie - inclinable de 0 à 90 degrés - puissance moteur 4.4 / 6.6 KW ( 3480 / 7080 tr/min)
► Groupe d'affleurage superposé - puissance moteurs 0.55 KW ( 12.000 tr/min)
► Groupe affleureur et de chanfreineur pour l'affleurage et le chanfreinage du chant excédentaire sur la partie supérieure et inférieure du panneau - puissance moteurs 0.4 KW ( 12.000 tr/min)
► Espace libre pour l'ajout éventuel d'un groupe opérateur supplémentaire, sur demande
► Groupe racleur de chant pour le finissage du chant
► Groupe racleur de colle pour l'enlèvement des résidus de colle sur le point de jonction entre chant et panneau
► Groupe de brossage à 2 moteurs pour le polissage et satinage du chant supérieur et inférieur
CONTROLE DE LA MACHINE ET ACCESSOIRES
► Système de programmation et de contrôle HOMATIC NC 21 avec les caractéristiques suivantes: - écran couleur - clavier alphanumérique
► Tableau de commande suspendu et orientable pour le contrôle de la machine
► Armoire électrique intégrée
REGLEMENTATIONS ET OPTIONS DE SECURITE
► Réglementations de sécurité CE
► Cabine de protection et insonorisation des groupes opérateurs
► Système d'aspiration dans la partie supérieure de la cabine de protection
► POSITION 3 - NOTRE CODE: HME018 - TYPE: PIVOTEUR POUR PANNEAUX - MARQUE: BARGSTEDT - MODELE: PROFI TD/31/30/12
SYSTEME AUTOMATIQUE DE ROTATION DU PANNEAU A 90 DEGRES DANS UNE LIGNE DE PRODUCTION
CARACTERISTIQUES GENERALES
► Système industriel et rapide
► Etat de la machine: excellent
► Longueur utile du panneau 3000 mm
SYSTEME ET OPTIONS DE TRANSPORT DU PANNEAU
► Système automatique de rotation du panneau de la position longitudinale à la position transversale
► Rotation du panneau par système à double cône
► Vitesse d'avancement de la chaîne variable en continu avec réglage automatique par commande numérique
CONTROLE DE LA MACHINE ET ACCESSOIRES
► Système de programmation et de contrôle
► Armoire électrique intégrée
REGLEMENTATIONS ET OPTIONS DE SECURITE
► Réglementations de sécurité CE
► Grilles de protection fixées à la machine

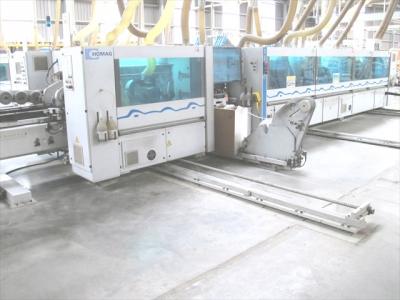

► POSITION 4 - NOTRE CODE: HME019 - TYPE: FAÇONNEUSE-PLAQUEUSE DE CHANTS BILATERALE - MARQUE: HOMAG - MODELE: KFL 526/9/A3/30
► FAÇONNEUSE-PLAQUEUSE DE CHANTS BILATERALE. Machine automatique pour le placage de chants droits
CARACTERISTIQUES GENERALES
► Machine industrielle à structure lourde
► Etat de la machine: excellent
► Utilisable soit comme première, soit comme deuxième machine de la ligne
► Chants applicables en bobines: mince et PVC jusqu'à 3 mm
► Largeur de travail max. 3000 mm
► Groupes opérateurs montés sur des supports porte-groupes pour le positionnement simultané
SYSTEME ET OPTIONS DE TRANSPORT DU PANNEAU
► Chaîne d'entraînement coulissant sur roulements
► Longueur d'extension de la chaîne en entrée 2000 mm (distance entre le début de la chaîne et la cabine de la machine)
► Presseur supérieur avec coulisse motorisée vulcanisé
► Presseur supérieur réglable en hauteur en automatique par commande numérique
► Vitesse d'avancement variable en continu avec réglage automatique par commande numérique 15 / 40 tr/min
► Guide d'appui du panneau
► Convoyeur à rouleaux central avec rangées de roulettes folles de support des panneaux
GROUPES OPERATEURS DANS LA ZONE DE CALIBRAGE POUR CHAQUE COTE
► Groupe anti-adhésif équipé de 2 buses pour l'application du liquide sur la partie supérieure et inférieure du panneau
► Groupe toupie anti-éclats - intervention temporisée - en position verticale - puissance moteur 4.4 KW
► Groupe double déchiqueteur supérieur et inférieur - puissance moteurs 4.4 / 6.6 KW ( 3480 / 7080 tr/min)
► Espace libre pour l'ajout éventuel d'un groupe opérateur supplémentaire, sur demande
GROUPE ENCOLLEUR, CHARGEUR ET PRESSEUR DU CHANT POUR CHAQUE COTE
► Zone lampes pour le pré-chauffage du chant du panneau
► Groupe multi-bobines à nb. 2 positions, pour le changement automatique du chant
► Bac à colle pour colle thermofusible et préfuseur
► Rouleau diffuseur pour le réglage de la quantité de colle appliquée
► Guillotine pour la coupe des chants en rouleaux
► Groupe rouleaux de pression du chant sur chants droits - nb. 1 + 4 rouleaux de pression - réglage motorisé automatique de la position de profondeur par commande numérique
GROUPES OPERATEURS SUR LA PARTIE A PLAQUER POUR CHAQUE COTE
► Groupe de coupe en bout à 2 moteurs pour la coupe du chant excédentaire sur la partie avant et arrière du panneau. - moteurs inclinables de 0 à 15 degrés - puissance moteurs 0.4 KW ( 12000 tr/min)
► Groupe d'affleurage superposé - puissance moteurs 0.55 KW ( 12000 tr/min)
► Groupe multifonction double FK 21/30 avec réglage automatique par commande numérique. Le groupe a une double fonction: A) l'affleurage et le chanfreinage du chant excédentaire B) l'arrondissement des arêtes du chant sur la partie supérieure et inférieure du panneau
► Groupe toupie - intervention temporisée - inclinable de 0 à 90 degrés - puissance moteur 4 / 5 KW ( 9600 / 11600 tr/min)
► Groupe racleur de chant pour le finissage du chant
► Groupe racleur de colle pour l'enlèvement des résidus de colle sur le point de jonction entre chant et panneau
► Groupe de brossage à 2 moteurs pour le polissage et satinage du chant supérieur et inférieur - système oscillant
CONTROLE DE LA MACHINE ET ACCESSOIRES
► Système de programmation et de contrôle HOMATIC NC 21 avec les caractéristiques suivantes: - écran couleur - clavier alphanumérique
► Tableau de commande suspendu et orientable pour le contrôle de la machine
► Armoire électrique intégrée
REGLEMENTATIONS ET OPTIONS DE SECURITE
► Réglementations de sécurité CE
► Cabine de protection et insonorisation des groupes opérateurs
► Système d'aspiration dans la partie supérieure de la cabine de protection
► POSITION 5 - NOTRE CODE: HME020 - TYPE: PIVOTEUR POUR PANNEAUX - MARQUE: BARGSTEDT - MODELE: TD 520/30/12
SYSTEME AUTOMATIQUE DE ROTATION DU PANNEAU A 90 DEGRES DANS UNE LIGNE DE PRODUCTION
CARACTERISTIQUES GENERALES
► Système industriel et rapide
► Etat de la machine: excellent
► Longueur utile du panneau 3000 mm
SYSTEME ET OPTIONS DE TRANSPORT DU PANNEAU
► Système automatique de rotation du panneau de la position longitudinale à la position transversale
► Rotation du panneau par système à double cône
► Vitesse d'avancement de la chaîne variable en continu avec réglage automatique par commande numérique
CONTROLE DE LA MACHINE ET ACCESSOIRES
► Système de programmation et de contrôle
► Armoire électrique intégrée
REGLEMENTATIONS ET OPTIONS DE SECURITE
► Réglementations de sécurité CE
► Grilles de protection fixées à la machine
► POSITION 6 - NOTRE CODE: HME021 - TYPE: EMPILEUR - MARQUE: BARGSTEDT - MODELE: R TSP 15/D/30/12
SYSTEME AUTOMATIQUE DE DECHARGEMENT DE PANNEAUX dans une ligne de façonnage-placage
CARACTERISTIQUES GENERALES
► Système industriel et rapide
► Etat de la machine: excellent
► Double poste de déchargement des panneaux de la ligne de production, afin d'éviter les interruptions
► Panneaux usinables aussi en double file
► Longueur utile du panneau 3000 mm
► Pompe à vide
SYSTEME ET OPTIONS DE TRANSPORT DU PANNEAU
► Introduction du panneau de support dans le système de déchargement par convoyeur à rouleaux libres au sol
► Expulsion de la pile de panneaux du système de déchargement par convoyeur à rouleaux motorisé au sol
► Transfert motorisé pour la réception des panneaux de la ligne de production - système à peigne pour l'usinage des panneaux en double file
► Châssis à ventouses pour le convoyage des panneaux qui sont levés et déposés par un système à depression, pour la tenue des pièces en usinage
► Ventouses pour chaque barre de support
► Dispositif automatique permettant le décollement des panneaux des ventouses
CONTROLE DE LA MACHINE ET ACCESSOIRES
► Système de programmation et de contrôle PC POWER CONTROL avec les caractéristiques suivantes: - écran couleur - lecteur de CD-ROM - clavier alphanumérique
► Tableau de commande séparé pour le contrôle de la machine
► Armoire électrique séparée
REGLEMENTATIONS ET OPTIONS DE SECURITE
► Réglementations de sécurité CE
► Grilles de protection fixées à la machine
Les détails techniques seront vérifiés lorsque la machine sera dans notre usine
| |
